blokdots 与 ProtoPie

blokdots 是一款无需编写代码的软件，用于通过 Arduino 构建交互式硬件原型。将 ProtoPie 与 blokdots 结合使用，你无需写一行代码即可打通硬件与软件原型设计之间的鸿沟。

此集成功能适用于所有套餐。不过，将 blokdots 与 ProtoPie Connect 一起使用可解锁更多可能性，例如创建涉及三个或更多设备的软硬件交互。在 ProtoPie Connect 中进一步了解 blokdots 插件的工作方式。

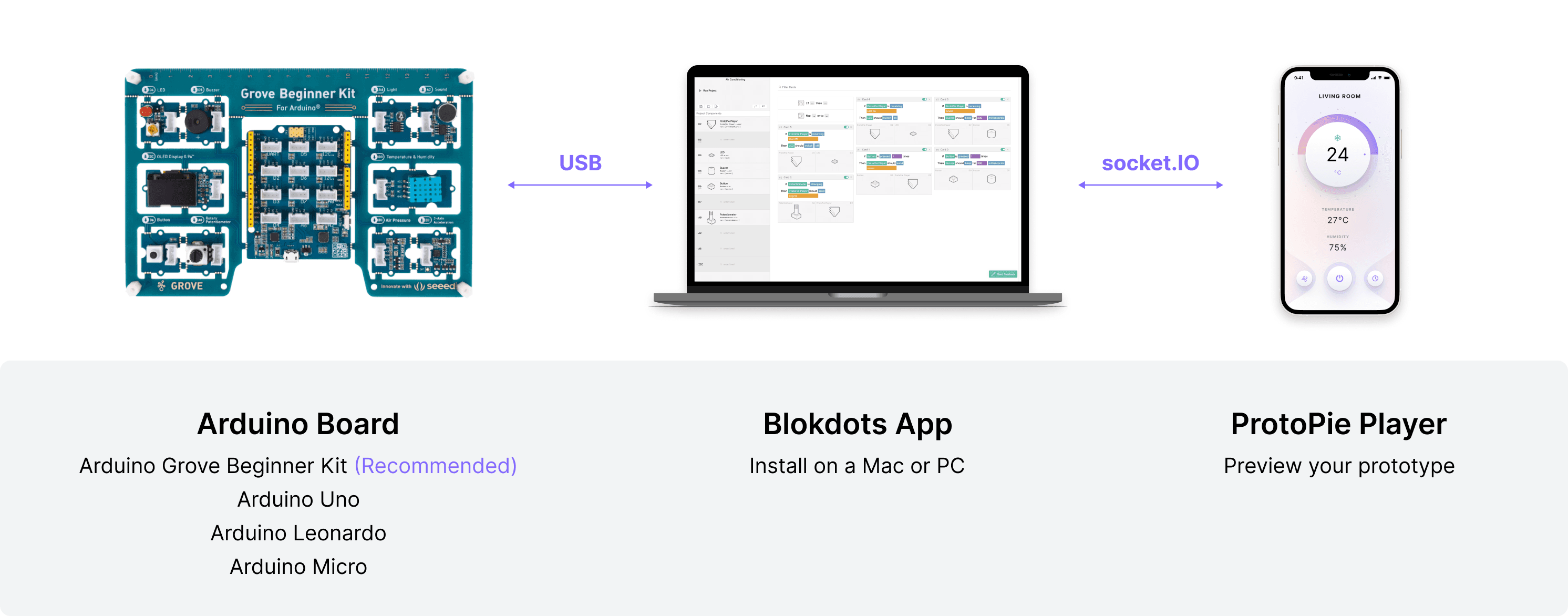

以下是将 ProtoPie 连接到 blokdots 的最简生态：

• ProtoPie Studio - 用于创建交互。

• ProtoPie Player - 用于在智能设备上运行原型。

• blokdots - 通过 socket.IO 促进 Arduino 与原型之间的通信。

准备工作

要将 blokdots 与 ProtoPie 一起使用，你需要以下内容：

• 在你的桌面设备上安装 blokdots 应用。

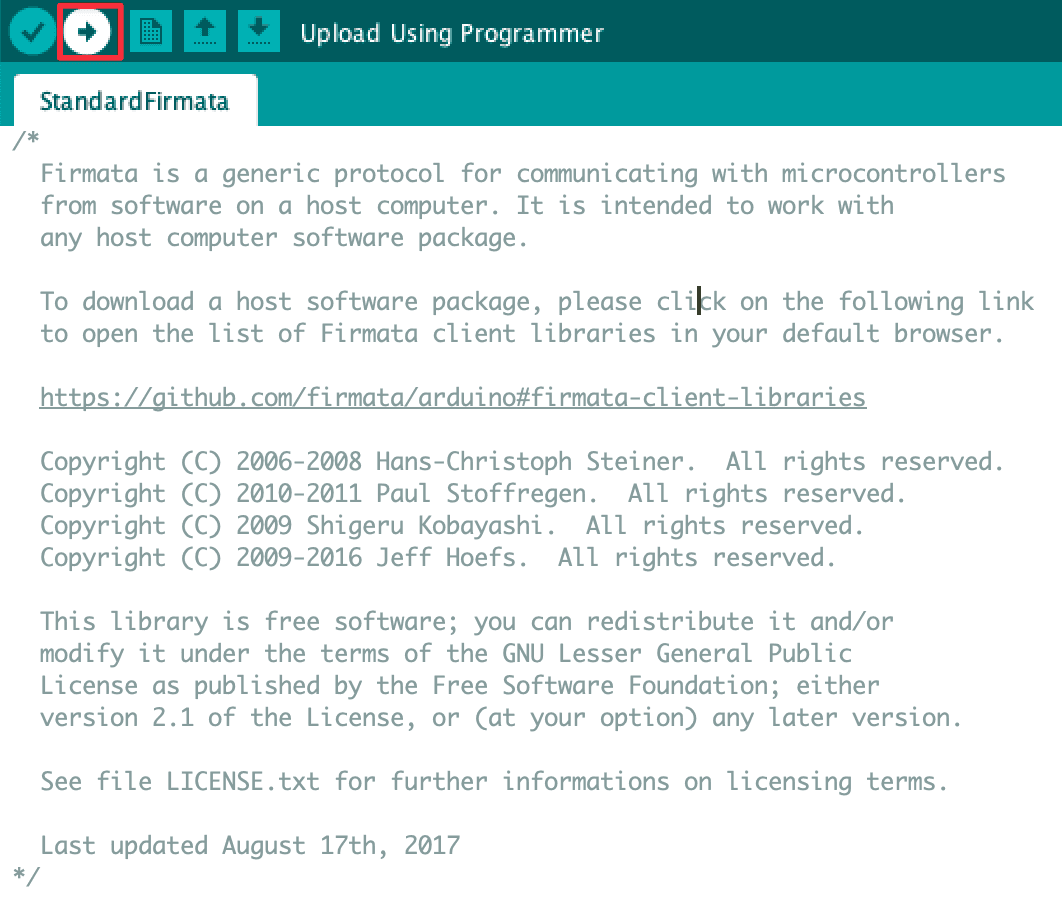

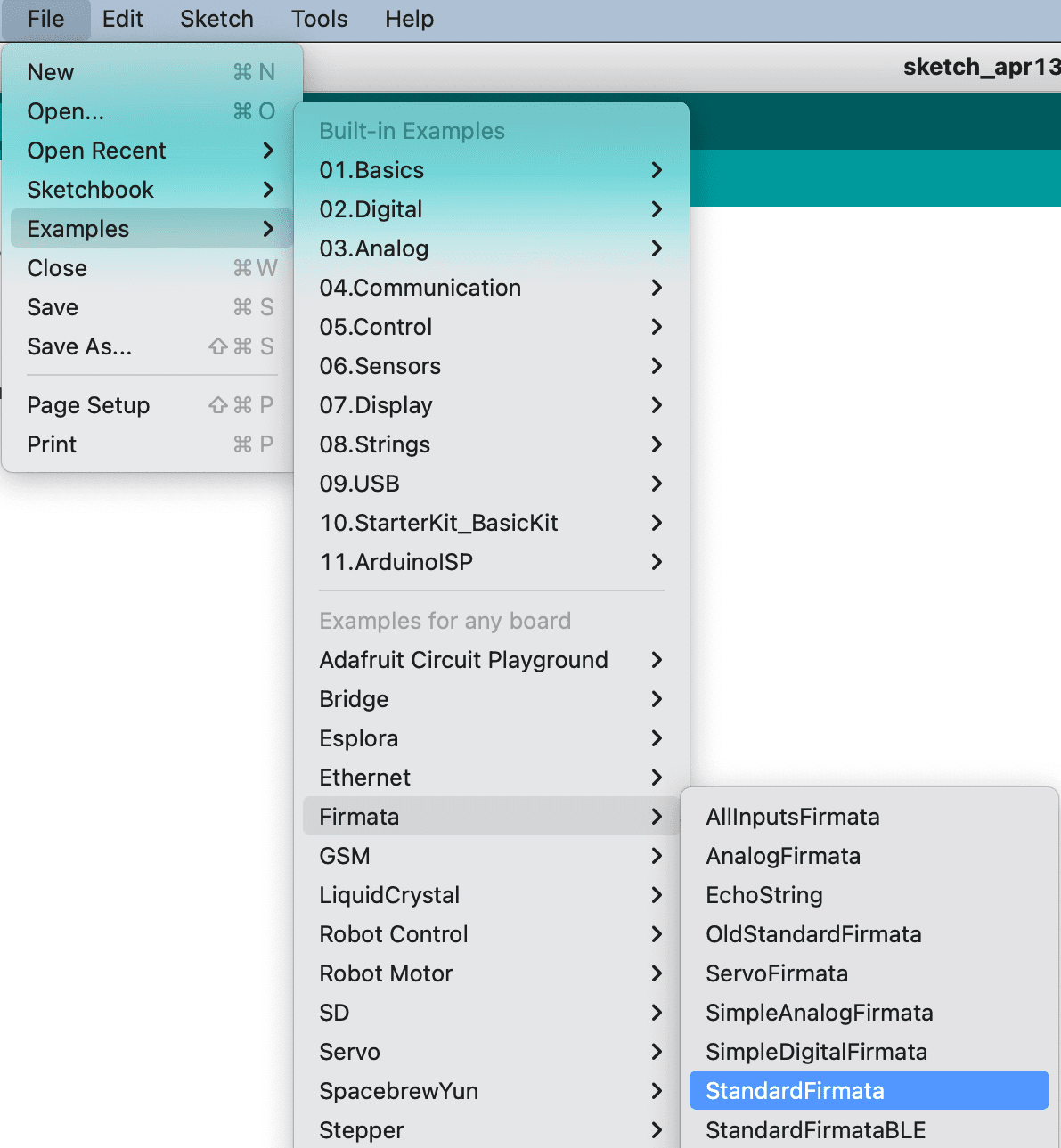

• 设置你的 Arduino 开发板。查看受支持的开发板请点这里。

• 一根 USB 数据线，用于将 Arduino 开发板连接到你的笔记本电脑或 PC。

• 激活 blokdots pro 的免费试用。

将 Arduino 连接到 blokdots

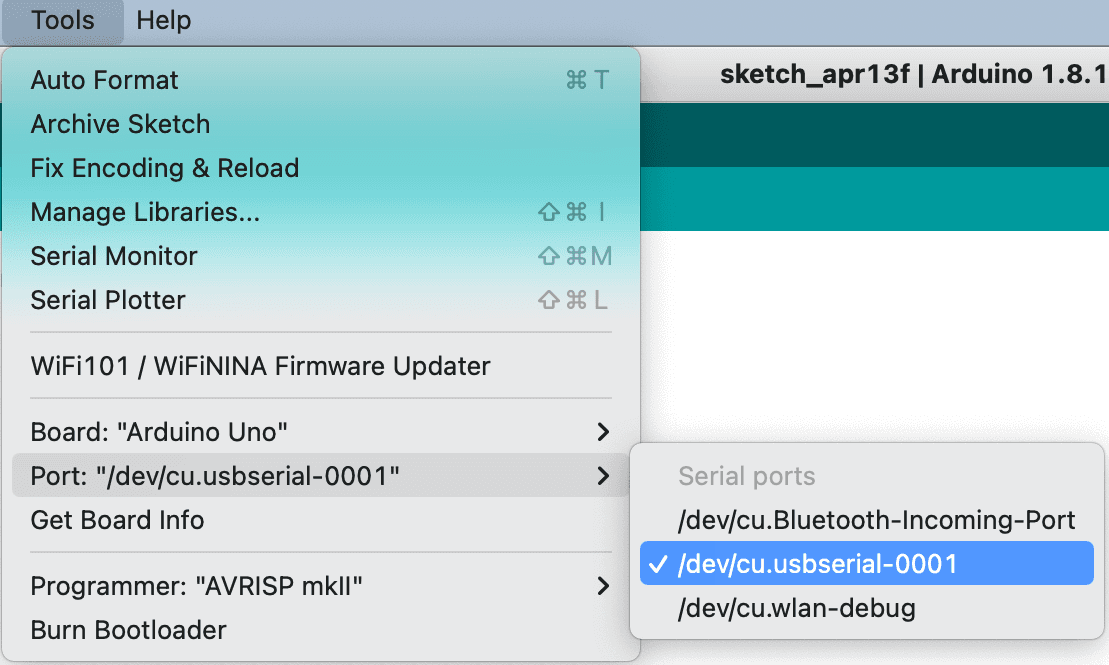

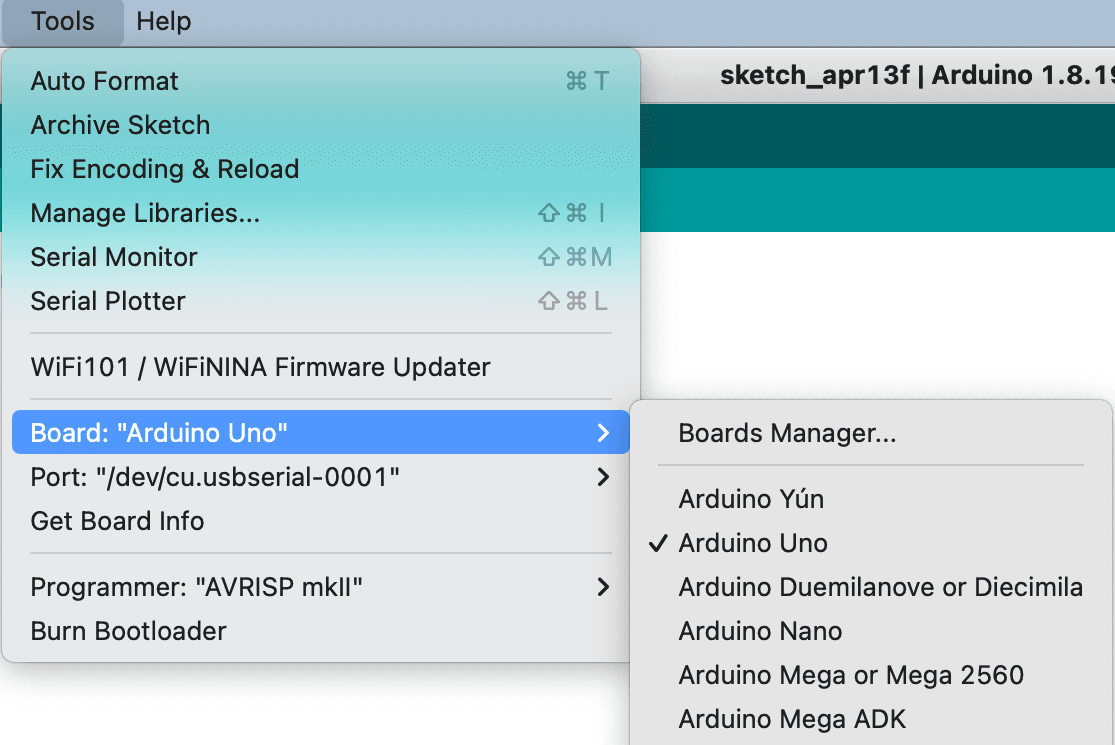

打开 blokdots，并将 Arduino 开发板连接到你的笔记本电脑或 PC。

当你在左上角看到开发板已就绪后，即可开始设置组件。

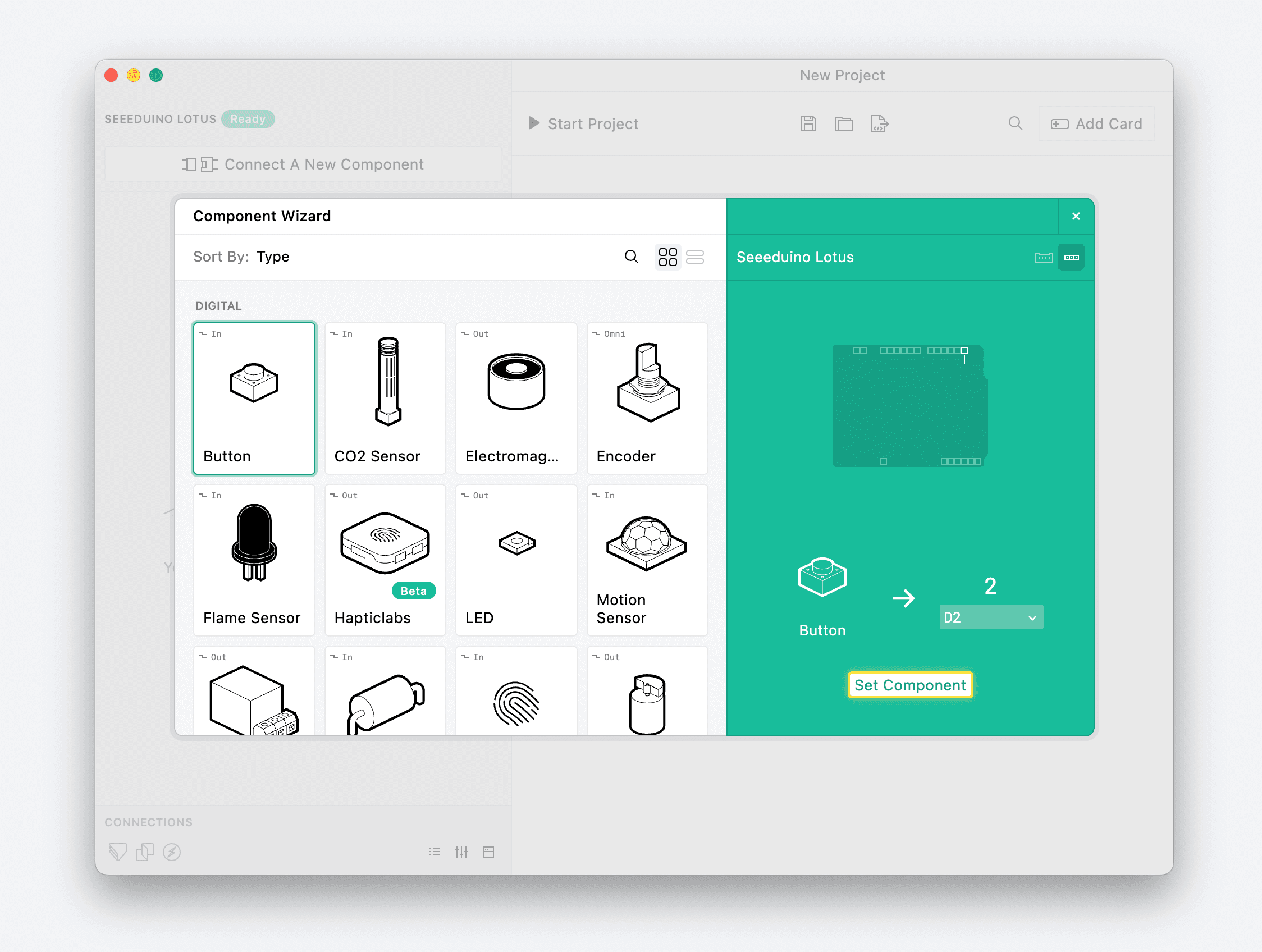

在 blokdots 中设置组件

1. 点击连接新组件，并选择你想连接的组件。

2. 从列表中选择一个可用的 Grove 插槽或硬件引脚

3. 点击设置组件。

此步骤是必须的，这样 blokdots 才能知道要控制 Arduino 开发板上的哪些组件。

通过 blokdots 将 ProtoPie 与 Arduino 连接

blokdots 应用允许 ProtoPie 与 Arduino 相互发送消息。要实现这一点，你需要：

1. 在 ProtoPie Studio 中设置发送与接收

在 ProtoPie Studio 中，Receive Trigger（接收触发器） 和 Send Response（发送响应） 将启动设备间通信。请确保将Channel设置为ProtoPie Studio。Message 和 Value 可按你的需要任意设置。

2. 在 blokdots 中创建条件卡片

要为 blokdots 组件添加逻辑，你需要在项目视图主区域中添加并配置卡片。blokdots 中有两种卡片：“If This Then That”卡片和“Mapping”卡片。

由于最终交互发生在 ProtoPie Player 与 Arduino 之间，二者结合即可实现通信。

从 blokdots 向 ProtoPie 接收消息

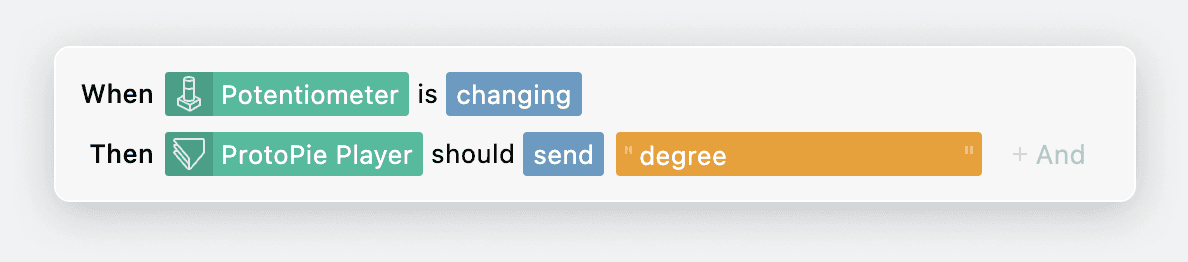

要从 blokdots 向 ProtoPie 发送消息，条件卡片应具有以下结构：

• 如果 任意输入硬件组件的动作

• 那么 ProtoPie Player 应该 发送 消息

在下面的智能家居原型示例中，转动 Arduino 开发板上的电位器将改变在 ProtoPie Player 中运行的 pie 文件所显示的温度数值。

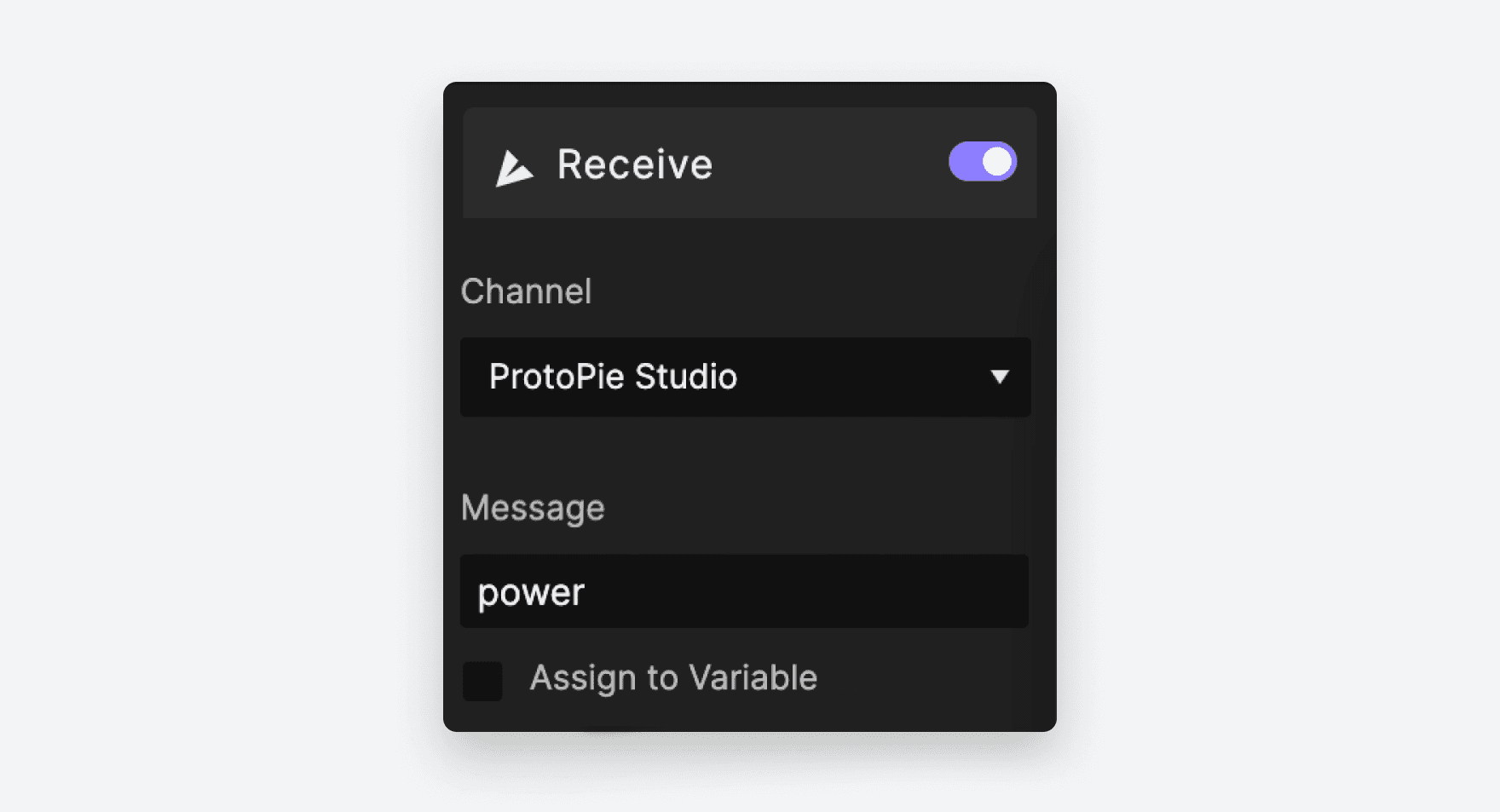

要接收来自 blokdots 的消息，请在 ProtoPie Studio 中如下使用 Receive 触发器。

从 ProtoPie 向 blokdots 发送消息

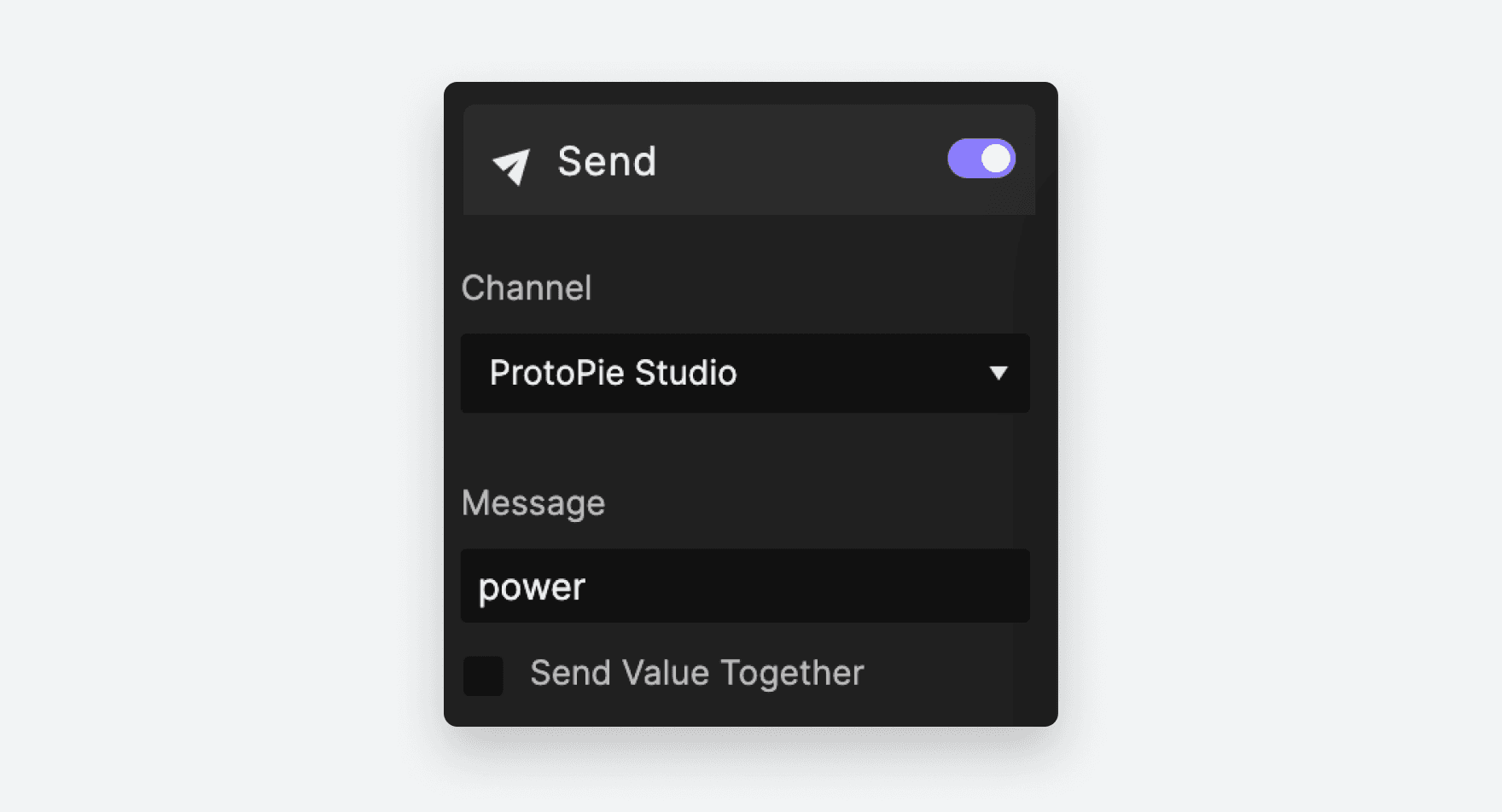

要从 ProtoPie Studio 向 blokdots 发送消息，请使用 Send 响应。

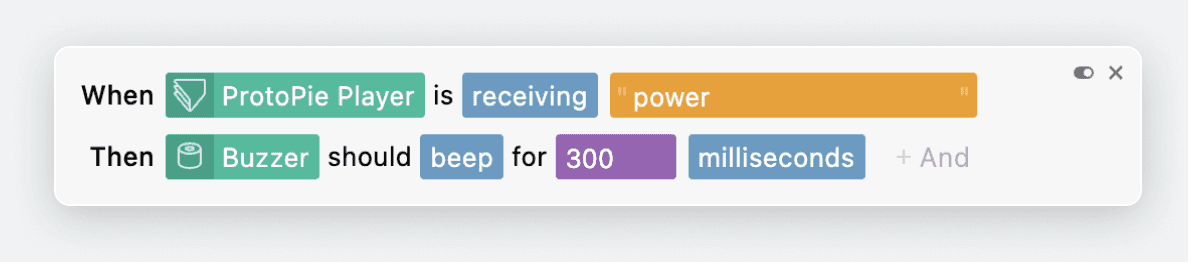

要接收来自 ProtoPie 的消息，blokdots 中的条件卡片应具有以下结构：

• 如果 ProtoPie Player 正在 接收 消息

• 那么 任意输入硬件组件的动作

测试你的交互

要测试你的交互，请执行以下操作：

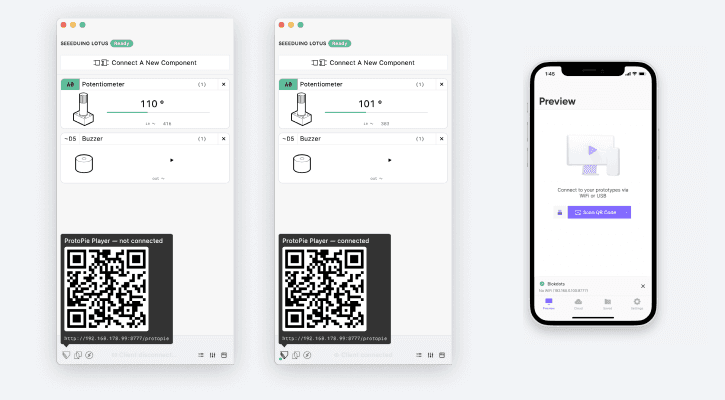

1. 将 ProtoPie Player 与 blokdots 连接（目前仅支持 iOS）

将鼠标悬停在左下角的 ProtoPie 图标上时，扫描 blokdots 显示的二维码 或输入 IP 地址。设置完成后，ProtoPie Player 组件将变为绿色。

2. 将 ProtoPie Studio 与 ProtoPie Player 连接

了解更多如何连接 ProtoPie Player。

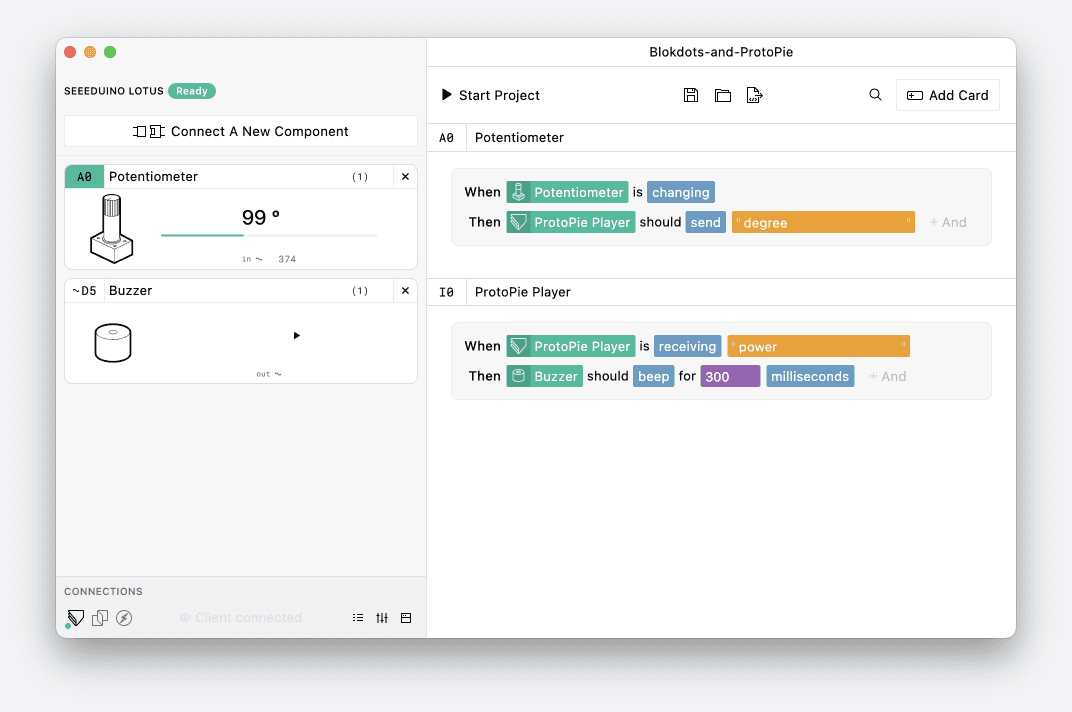

3. 在 blokdots 中运行你的项目

点击项目窗口顶部的运行项目按钮。

如果你想进一步了解 ProtoPie 与 blokdots 的集成并亲自测试，请查看这份分步教程。
